Projet Résolution : décarbonation du bateau pilote la Couronnée IV

Projet Résolutions Croissance Bleue : décarbonation du bateau pilote la Couronnée IV

Akajoule est lauréat de l’appel à projets « Croissance bleue » lancée fin 2019 par la Région des Pays de la Loire. Il s’agissait de proposer une réponse pertinente à la problématique posée par les Pilotes de la Loire de Saint Nazaire : la décarbonation du bateau pilote la Couronnée IV

Vers la décarbonation de la Couronnée IV

La Couronnée IV, actuel bateau pilote de l’estuaire, construit en 2007, connait un fonctionnement spécifique lié au navire de servitude portuaire. Il sert de base flottante aux Pilotes, devant l’Ile du Pilier. Il ne s’aventure pas sur de longues distances et reste en permanence à proximité du Port. Par ailleurs, ses consommations énergétiques liées aux usages d’hôtel flottant ne sont pas négligeables. Ses rythmes relativement réguliers, à proximité de la terre, en fait un bon candidat pour intégrer une énergie décarbonée à l’horizon de son remplacement. La question de définir précisément ses cycles énergétiques se pose donc aujourd’hui.

Comment maîtriser les cycles énergétiques sur un bateau pilote ?

En effet, selon Stéphane Pousset, Président des Pilotes de la Loire, « tout nouveau choix vers une énergie décarbonée ne peut s’envisager qu’avec la connaissance précise des cycles énergétiques dans les différentes configurations d’utilisations qui dépendent du vent, du courant, de la houle, de la mer, etc… »
En effet, compte tenu des contraintes liées aux nouvelles motorisations de type hybrides avec intégration de batteries électriques ou encore de piles à combustibles (coût, encombrements, etc…), les systèmes énergétiques doivent être dimensionnés au plus juste, à partir d’une bonne connaissance des besoins. Les surdimensionnements constatés avec l’utilisation de moteurs thermiques au fioul ne sont plus possibles.

Akajoule, jeune pousse nazairienne dans le domaine de la performance énergétique

Société de conseil et d’ingénierie spécialisée en performance énergétique et énergies renouvelables, Akajoule a donc proposé de mettre son expertise issue notamment du monde industriel, au service des Pilotes de la Loire et de leur navire.
Il ne s’agit pas tout à fait d’une première incursion dans le monde maritime car la société a déjà réalisée plusieurs audits énergétiques de navires, notamment pour les navires fluviaux de la Compagnie Fluviale de Transport (CFT) ou encore les paquebots de Ponant. En voisins, des échanges ont également lieux régulièrement avec les Chantiers de l’Atlantique, référence mondiale en matière de performance énergétique.
Ce qui a séduit les pilotes, c’est justement de pouvoir comparer une approche industrielle de bureau d’études spécialisé en énergétique, avec les méthodes maritimes habituelles.

Akajoule est également membre du pôle de compétitivité Pôle Mer Bretagne Atlantique. Elle coordonne plusieurs projets de recherche avec le Grand Port Maritime de Nantes Saint Nazaire et plusieurs partenaires dans le domaine des smarts grid (projet Estuaire avec MAN Energy Solutions et l’Université de Nantes) ou de l’écologie industrielle (projet Optimisme). Elle est un membre fondateur de la Communauté French Tech Saint Nazaire La Baule, au côté de Geps Techno notamment.

Une campagne de mesures d’un an

Aussi, pendant l’été 2020, le navire a été équipé d’une instrumentation complète sur plusieurs équipements. Tout d’abord, depuis les tableaux électriques, une vingtaine de départs sont mesurés en permanence. Ces mesures, complétées par 2 débitmètres sur les alimentations en fioul des 2 groupes électrogènes embarqués, vont permettre de connaître avec précision les consommations d’énergie des usages, hors propulsion. D’autre part, les principaux paramètres des moteurs de propulsion sont également enregistrés (facteur de puissance, débit de fioul, etc…) ainsi que la position GPS du navire. La campagne est prévue pour durer un an, permettant de couvrir un maximum de variabilité dans les opérations du navire.
Ces données seront corrélées avec un certain nombre de facteurs d’influence comme la force du vent, l’état de la mer, et bien sûr les opérations à bord. Plusieurs partenaires contribuent à la collecte de ces données comme le Grand Port Maritime ou le CEREMA via les campagnes de mesures de houle CANDHIS. Il s’agira de dresser une cartographie complète des usages énergétiques réels du navire. Au passage, il est espéré détecter un certain nombre d’optimisation à court terme qui vont permettre de faire diminuer la consommation énergétique du navire.

La suite du projet de décarbonation du bateau pilote ?

Au-delà du cas de la Couronnée, ce qui est espéré, c’est de mettre sur pied des bonnes pratiques de dimensionnement des futures systèmes énergétiques hybrides des navires, reposant sur une connaissance précise des besoins. La situation évolue également dans le bâtiment et l’industrie ou les surdimensionnements sont encore fréquents, grâce aux retours des systèmes de mesures et aussi bien sûr à la rigueur portée par les maîtres d’ouvrages sur la performance de leurs installations techniques. Des échanges sont d’ores et déjà en cours avec le Pôle Mer pour transformer ce premier essai.

Transition énergétique du Port de Saint-Nazaire 🚢

Akajoule participera ce 23/11 au Hackathon Smart Port en faveur de la transition énergétique de Nantes Saint-Nazaire Port.

Au menu : intervention sur les thématiques opendata et énergie pour enrichir les échanges avec les équipes !

🌱 Engagé dans la transition énergétique et écologique Le port Nantes/Saint-Nazaire ambitionne de devenir l’eco-port national du Grand Ouest.

👉Cette seconde édition, doit permettre de faciliter et d’accélérer les innovations numériques au bénéfice des activités portuaires et de la transition énergétique.

👉Pour cela, étudiants, entreprises du numérique et entreprises du monde portuaires sont invités à relever 5 nouveaux challenges durant ces 3 jours :
1- Valorisation du domaine portuaire
2- Transition énergétique
3- Economie circulaire
4- Flux logistiques
5- Communauté numérique

Venez relever le défi à nos côtés !
🗓️ 22,23 et 24 novembre 2022
📍 Halle 6 Ouest ; 42 rue de la Tour d’Auvergne
44200 Nantes.

👉Pour plus d’informations sur le sujet :
https://lnkd.in/ebK9ji_N

Akajoule renouvèle son Bilan Carbone !

Bilan Carbone

Il y a quelques années nous avions publié notre premier Bilan Carbone.
Nous avons cette année, renouvelé l’opération. Une occasion pour nous, de mesurer l’impact de toutes les actions mises en place pour minimiser nos émissions.

Qu’est ce qu’un Bilan Carbone
ou Bilan GES ?

C’est une évaluation de la quantité de Gaz à Effet de Serre émise dans l’atmosphère sur une année par les activités d’une organisation.

Emissions totales d’Akajoule : 53 tCO2eq

soit 3 TCO2eq par équivalent temps plein (ETP).

A titre indicatif, Un Français émet en moyenne 11,2 tonnes de CO2 par an, tout secteur confondu pour l’ensemble de ses activités (source : Ademe)

D’où l’importance d’une démarche active de l’entreprise pour la baisse des émissions de Gaz à Effet de Serre !

Les points-clés :

  • Avec 3 Teq CO2/ETP, les émissions totales d’Akajoule se situent dans la catégorie économe.
  • Les déplacements représentent à eux seuls environ 90 % des émissions totales d’Akajoule.
  • Ce poste est donc celui sur lequel l’entreprise continue d’agir en priorité.
    Nous avons mis en place des actions concrètes pour minimiser nos déplacements comme : le télétravail, en instaurant une prime de déplacement pour les mobilités douces et le train, en investissant dans une flotte de véhicules électriques professionnels, etc.
    Ces actions ont eues une conséquence bénéfique sur nos dépenses. Nous avons étendu notre périmètre commercial à la France entière et notre impact, par salarié, reste malgré tout sensiblement le même.

Consultez notre Bilan Carbone !

En tant que bureau d’études en énergie, il est primordial pour nous de rendre notre Bilan Carbone publique, cette action s’inscrit dans la lignée des valeurs de notre entreprise.
Notre Bilan Carbone est disponible en Open Data sur notre plateforme Datajoule, nous vous invitons à le consulter

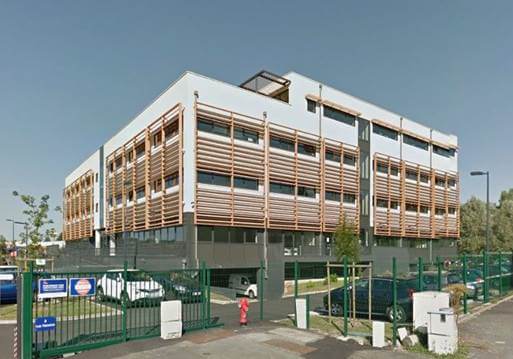

Batiment tertiaire performant

Comprendre le Décret Tertiaire en site industriel

Dès 2022, tous les propriétaires et locataires de bâtiments abritant des activités tertiaires sur plus de 1 000 m² sont assujettis au Dispositif Eco Energie Tertiaire (plus communément appelé Décret Tertiaire) et doivent déclarer sur la plateforme OPERAT leurs consommations énergétiques.

Les sites industriels abritent bien souvent des surfaces tertiaires, parfois disséminées sur le site, et sont donc également concernés par le Décret. Bureaux, locaux de stockage, restaurant d’entreprise, salles de formation ou encore espaces logistiques : difficile parfois de s’y retrouver dans les surfaces assujetties et celles qui ne le sont pas.

Charlotte Chavanon - Akajoule

Auteur: Charlotte Chavanon, spécialiste Décret Tertiaire chez Akajoule

Quel calendrier pour le Décret Tertiaire?

Calendrier Decret Tertiaire

Quelles surfaces prendre en compte lors de la déclaration ?

Le Décret Tertiaire concerne toutes les surfaces abritant des activités tertiaires : un site industriel est assujetti à partir du moment où la somme de ces surfaces dépasse les 1 000 m² de surface de plancher. Quelles soient d’un seul bloc ou réparties dans différents bâtiments, toutes les surfaces tertiaires doivent être recensées et comptabilisées.

Spécificité des sites industriels : certaines surfaces dont l’activité est considérée comme « intimement liée » à l’activité industrielle peuvent être retirées du périmètre assujetti. C’est le cas par exemple :

  • Des vestiaires pour le personnel hébergés dans les bâtiments industriels,
  • Des bureaux de contremaître ou de contrôle qualité hébergé également au plus proche de la production,
  • Des locaux de stockage de matières premières nécessaires au processus industriel,
  • Des locaux de stockage de produits finis en flux tendu, dont le temp de résidence dans l’entrepôt est inférieur à 5 jours.

Il est nécessaire pour un site industriel de commencer par identifier précisément son périmètre assujetti.

Quelles consommations prendre en compte ?

Une fois le périmètre assujetti au Décret précisément défini se pose la question des consommations liées à ces surfaces tertiaires. Comment extraire de la consommation totale du site la consommation uniquement liée aux surfaces tertiaire ?

La mise en place de sous-comptage représente un bon moyen de faciliter la remontée des consommations « tertiaires » sur la plateforme OPERAT. Sous-compter toutes les catégories de consommations n’est pas nécessaire, cependant, il peut convenir d’identifier les consommations les plus simple à décompter, et de sous-compter soit la partie tertiaire, soit la partie industrielle et d’en déduire la consommation tertiaire. L’usage du sous-comptage peut en outre permettre à un site industriel un approfondissement de la connaissance de ses consommations.

Dans le cas où le sous-comptage n’est pas déjà en place, le Décret Tertiaire autorise une reconstitution de la consommation pour l’année de référence, en se basant sur la situation alors existante pour l’année choisie.

Choix de l'année de référence

A partir de l'analyse de l'historique des consommations, l'année la plus pertinente est retenue. En général, il s'agit de la plus "consommatrice", précédant les actions d'économies d'énergies déjà engagées par le site.

Choix de l'année de référence décret tertiaire

Quels objectifs pour un site industriel?

De manière générale, il est conseillé de se fixer l’objectif le plus facilement atteignable : un site déjà performant préfèrera atteindre la valeur absolue, tandis qu’un site très consommateur atteindra plus facilement la valeur relative.

Un site industriel constitue une seule entité opérationnelle, l’assujettissement est donc considéré au regard du cumul des surfaces abritant des activités tertiaires présentes sur le site. Même si les surfaces tertiaires sont disséminées sur le site et réparties sur plusieurs bâtiments, un seul objectif pour l’ensemble du site est à considérer.

Objectifs décret tertiaire

Quels sont les leviers d’actions d’un site industriel pour se conformer au Décret Tertiaire ?

Les assujettis sont libres de décider des différents moyens à mettre en place afin d’atteindre les objectifs à échéance.

Si la rénovation de l’enveloppe des bâtiments pour assurer leur performance thermique est souvent envisagée dans un premier temps, il s’agit le plus souvent d’actions coûteuses, qui s’appliquent parfois difficilement aux sites industriels où les surfaces tertiaires assujetties sont souvent des parties de bâtiment.

D’autres axes d’amélioration sont à la portée des sites industriels : le remplacement des anciens équipements par des équipements plus performants, ainsi que leur gestion active permettra de réduire les consommations et d’identifier facilement les dérives. La sensibilisation des usagers aux « bonnes pratiques énergétiques » et le management de l’énergie pourra également éviter certains gaspillages. L’étude des opportunités de récupération de chaleur fatale peut également aider à la baisse des consommations, tout comme la mise en place de projets d’énergies renouvelables (centrale d’autoconsommation photovoltaïque par exemple).

Afin d’identifier les gisements d’économies d’énergie, un site industriel peut avoir recours à un audit énergétique pour la construction de son plan d’action.



Axes améliorations décret tertiaire
auto-consommation solaire photovoltaïque

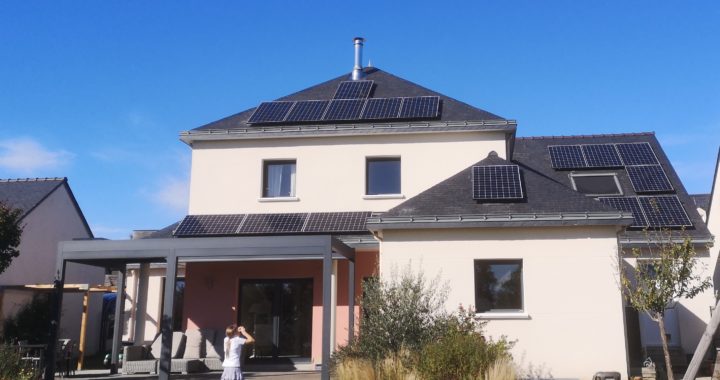

Auto-consommation photovoltaïque: Retour d’expérience d’un utilisateur engagé et informé!

Datajoule a ainsi monitoré une maison individuelle équipée de 16 panneaux photovoltaïques en toiture pour une puissance totale de 5,6 kWc.

Les plus gros consommateurs d’électricité sont la pompe à chaleur air-eau de 2,7 kW avec plancher chauffant et 2 ballons d’eau chaude sanitaire pour une puissance max. de 4,5 kW. Enfin, une Zoé électrique est rechargée de temps en temps, principalement la nuit.

Le monitoring, actif depuis septembre 2020, enregistre la production solaire et la courbe de charge des consommations électriques.

Cliquer ici pour explorer le site de données sur la plateforme Datajoule.



Auto-consommation d'électricité solaire photovoltaïque

Principe de l'auto-consommation d'électricité

La production solaire apparait en jaune tandis que les consommations en bleu.

Lorsque les courbes se « chevauchent », l’électricité produite par les panneaux est directement utilisée pour les besoins de la maison.

Lorsque les panneaux solaires ne produisent pas, c’est le réseau électrique qui assure la fourniture d’électricité.

Inversement, le surplus d’électricité qui peut être produit ponctuellement est ré-injecté et revendu sur ce même réseau électrique.

Bilan auto-consommation électrique individuelle

Quels bilans?

Le taux d’autoconsommation est en moyenne de 50%. Cela signifie que la moitié du temps seulement, la production est consommée pour la maison, le reste du temps, elle est revendue sur le réseau électrique car il n’y a pas de besoin d’électricité dans la maison.

Le taux d’autoproduction est en moyenne de 20%. Cela signifie que 20% des besoins d’électricité sont couverts par la production solaire en toiture.

D'un point de vue économique?

L’installation complète a coûté 16 000 € TTC en septembre 2020.

Elle a rapporté environ 1 250€ sur 15 mois, soit 1 000 €/an (achat évité d’électricité et revente sur le réseau), ce qui donne une durée d’amortissement de 15 ans environ (pour une durée de vie de l’installation de 30 ans), qui sera réduite à chaque fois que le coût de l’électricité augmentera.

Bilan economique panneaux solaires

Quelles sont les optimisations possibles ?

Lorsque la production solaire est suffisante (surtout l’été), les ballons d’eau chaude sont démarrés en journée pour bénéficier de cette électricité renouvelable.

D’autre part, la voiture électrique est rechargée également de préférence lorsque le soleil brille ! Par contre, le plancher chauffant ayant une importante inertie, il est préférable de ne pas réduire sa consigne la nuit.

L’analyse des données sur Datajoule a permis de définir les périodes pendant lesquelles le démarrage des ballons d’eau chaude peut être automatisé.

C’est l’indicateur « seuil de rentabilité d’allumage des ballons ECS » qui a été développé dans ce sens, et donne complète satisfaction à l’utilisateur.

puissance produite panneaux solaires

Ainsi, l'automatisation de l'allumage des ballons a déjà été mise en œuvre : une horloge, intégrée dans le tableau électrique, enclenche leur mise en route sur la plage d'ensoleillement maximal (13h-16h30) en période estivale, permettant de réduire la durée de réchauffage "classique" en heures creuses la nuit (avec de l'électricité acheté sur le réseau).

Dans cet exemple, la mise en route volontaire d’équipements consommateurs (ballons, voiture électrique, électro-ménagers…) permet d’atteindre des taux d’autoconsommation et d’autoproduction tout à fait corrects pour une installation individuelle.

A l’avenir, l’installation de batteries pour stocker le surplus produit en journée et l’utiliser la nuit est envisagé mais les coûts d’installation sont encore trop élevés.

Pour en savoir plus sur nos prestations de bureaux d'étude en énergie solaire photovoltaïque.

Vous pouvez nous contacter sur info@akajoule.com ou au 02 40 53 06 61.

airbus

Airbus sites de Saint Nazaire et Nantes

Depuis 2012, Akajoule réalise des missions régulières pour les sites de Saint Nazaire et Nantes.

Usine Airbus de Saint Nazaire

Schéma directeur énergie - Site de Saint Nazaire

Le site de Saint Nazaire dispose de plus de 20 bâtiments de production et de bureaux pour une surface totale de 160 000 m2.

Audit initial: 2012, renouvelé en: 2017

Diagnostic ISO 50 001: 2015





Bâtiment Airbus A350 Nantes

Audit énergétique bâtiment A350 - Site de Nantes

Bâtiment de plus de 50 000 m2 accueillant la fabrication du caisson central de voilure du long courrier A350.

Audit réalisé en 2017

> 30 fiches actions identifiés

cartographie fuites d'air comprimé

Diagnostic des fuites d'air comprimé et d'aspiration

Site de Saint Nazaire: 2017 et 2018

Site de Nantes: 2018

Les fuites du réseau d’air comprimé comptent parmi les premiers postes de gaspillage d’énergie dans l’industrie. La plupart des fuites d’air comprimé émettent hors des fréquences audibles pour l’homme (dans les ultrasons) qui nécessitent une investigation grâce à un détecteur d’ultrasons.

Mission: recherche et cartographie des fuites d’air comprimé.

Cette recherche s’effectue sans arrêt de la production.

Le diagnostic a été effectué à l’aide d’une caméra de détection.



Témoignage

caret-down caret-up caret-left caret-right

Arnaud Faure
Responsable Maintenance Infrastructures AIRBUS Saint - Nazaire

Nous avons retenu le bureau d'études Akajoule pour réaliser le schéma directeur énergétique du site d’AIRBUS Saint-Nazaire. Nous sommes pleinement satisfaits de l’implication d’Akajoule dans le cadre de cette étude ainsi que des résultats proposés.

Dia-Eco-Flux-BPI

Diag Eco Flux

Depuis 2018, nous avons accompagné plus de 50 PME dans toute la France à travers le programme Diag Eco Flux. Il fait suite au précédent programme de l'ADEME intitulé "TPE-PME gagnantes sur tous les coûts".

Ce programme premium d’accompagnement personnalisé sur 12 mois est destiné aux entreprises qui souhaitent optimiser leurs coûts et réaliser rapidement des économies durables, en réduisant vos pertes en énergie, matière, déchets et eau. Les livrables sont les suivants:

  • Analyse du site et des pratiques,
  • Définition du plan d'actions,
  • Mise en place et évaluations.

Chiffres clés:

  • Facture énergétique moyenne de 350 k€ (de 50 à 1 500 k€) soit 2% du chiffre d'affaires des entreprises participantes,
  • Plus de 50% des actions sont sans investissement.



Parole d'expert

Réalisez 200 € HT d'économie par an et par salarié en moyenne, avec des actions simples sur les flux matières - énergie - eau - déchets

Les avantages du Diag Eco Flux

  • Conçue pour les PME < 250 salariées sur les sujets énergie, matière, eau et déchets,
  • Etre accompagné pendant 1 an par un expert,
  • Financement par l'ADEME.

Plus d'informations sur le site de BPI



Approvisionnement énergétique zone activité

Potentiel de développement des énergies renouvelables en zone d’activités

Dans le cadre de l’article L300-1 du code de l’urbanisme, il est requis pour les ZAC supérieur à 4 hectares une évaluation environnementale qui intègre une étude de potentiel de développement des énergies renouvelables.

Méthodologie:

  • Analyse des plans,
  • Estimations des besoins énergétiques,
  • Propositions de systèmes énergétiques,
  • Comparaison technico-économiques de scénarios sur la base des énergies primaires, des émissions de GES (Gaz à Effet de Serre) et des coûts





Nos références:

  • Ville de Quimper (logements)
  • Le Puy en Velay (industrie et artisanat)
  • Pays de Fontenay (industrie)
  • Herbignac (logements, école)
  • ...

Pour en savoir plus sur les énergies renouvelables

études politique énergétique

Qu’est-ce qu’un schéma directeur des énergies renouvelables?

Il s’agit d’un outil d’aide à la décision pour définir une stratégie intercommunale. Il à vise à structurer le développement des énergies renouvelables sur le territoire. Plus opérationnel que les PCAET, il permet de passer d’une logique de concurrence à une logique de complémentarité pour les projets.

Au service de la politique énergétique des territoires

Il offre:

  • Le panorama énergétique du territoire et celui des énergies renouvelables,
  • Le potentiel de développement suivant les types d'énergies (éolien, solaire, biomasse, …),
  • La définition d’une vision partagée, mobilisatrice et opérationnelle.

Document non réglementaire, il autorise la mise en œuvre de méthodologies spécifiques notamment pour la mobilisation des acteurs grâce à une démarche de concertation.

Schéma directeur ENR

L'offre Akajoule:

Techniques d’animation

Basée sur la co-construction. Nous utilisons notamment l’atelier Destination TEPOS

A propos de Destination Tepos

Multi-énergies

Notre équipe dispose de retours d'expériences opérationnels élargies à toutes les énergies

Les énergies renouvelables

Maîtrise des données

Compétences clefs: cartographie SIG, plateforme de données Datajoule

Plateforme de données énergétiques

Pour en savoir plus

Merci de vous faire connaître à l’adresse info@akajoule.com pour être contacté et/ou assister à un webinaire dédié.

Quelques références
